PTMegaL 系列電子直線加速器簡介電子直線加速器廣泛應用于壓力容器制造行業、石油石化行業、重型機械行業、核電行業、鑄造行業、電氣設備行業和軍工行業,始終處于行業領先水平,研究開發的低、中、高能輻射加速器在食品加工、醫藥、衛生、環保、材料處理等領域發揮重要作用。

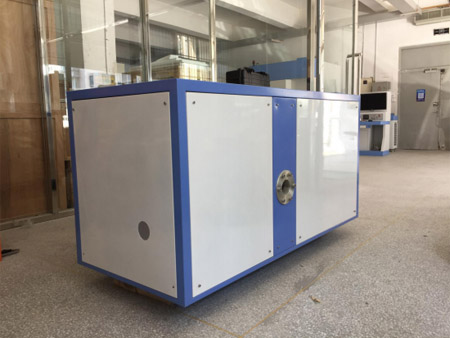

特點? PTMegaL 系列直線加速器由射線照射頭、控制系統、高壓調制系統以及安全連鎖系統、緊急逃逸保護裝置等組成,專用行車(可選)。
?通過優化加速管、調制器和射線控制系統等關鍵部件來提高整個加速器的可靠性、降低其運行維護成本,為用戶提供性價比最優的加速器。

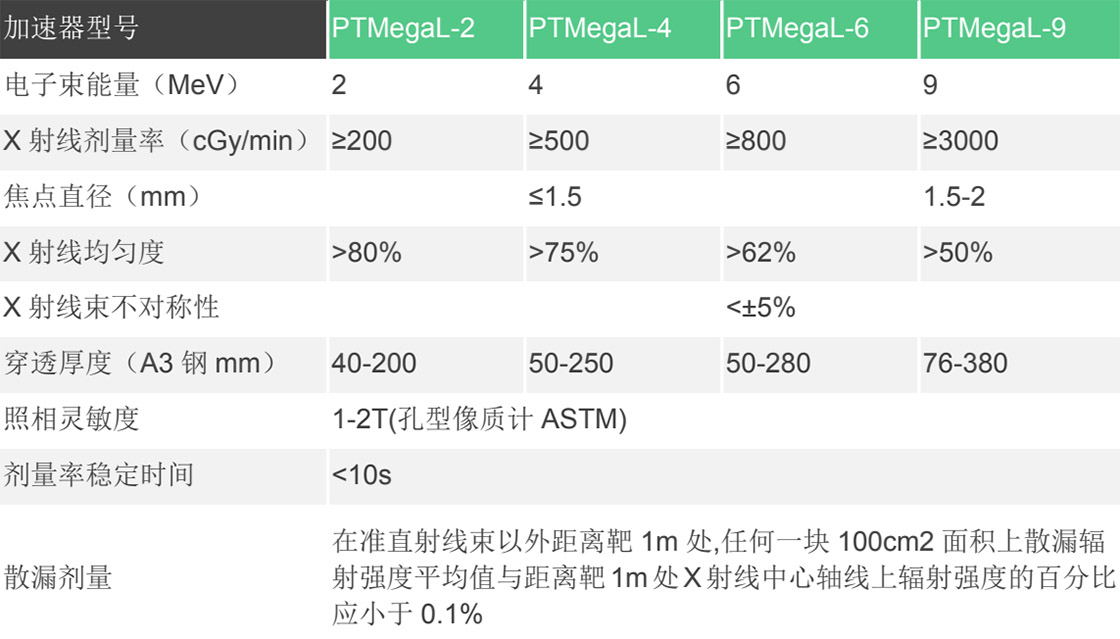

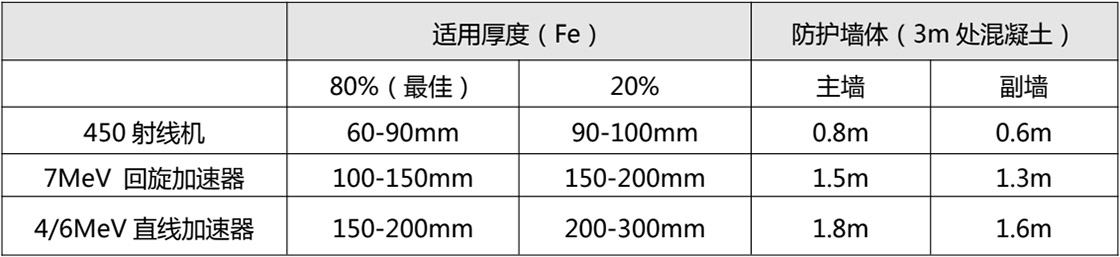

技術指標高能射線設備透照經濟性綜合比較
PTMegaB 感應式電子回旋加速器
感應式回旋加速器具有較高性價比,采購成本是同級別(4MeV.直線加速器的 50-65%,后期維護成本為10-20%。
設備體積小、重量輕,為直線加速器的 1/4,輻射器重量僅 100kg,位置擺放便捷,透照較大工件,運動靈活。由于不需要直線加速器所配置的行車和軛架,雖然防護墻厚度與直線加速器基本相等(1.5m.,防護室的高度、面積可大大縮小,防護室建設成本為直線加速器的 50%。調制器部分以風冷替代水冷,降低故障環節,受環境影響較小。
因此,感應式電子回旋加速器廣泛應用于大型工件的鑄造、焊接,橋梁、混凝土檢測等領域。
特點? 終身使用!
? 7MeV(原 7.5MeV 最新改進型)
? 高能量,小劑量符合環保要求
? 可配合高能平板探測器數字成像,使用靈活
? 可靠性好,運行穩定,可用于長期穩定工作
? 維護成本低廉,僅需定期更換加速管,費用較直線加速器大大降低

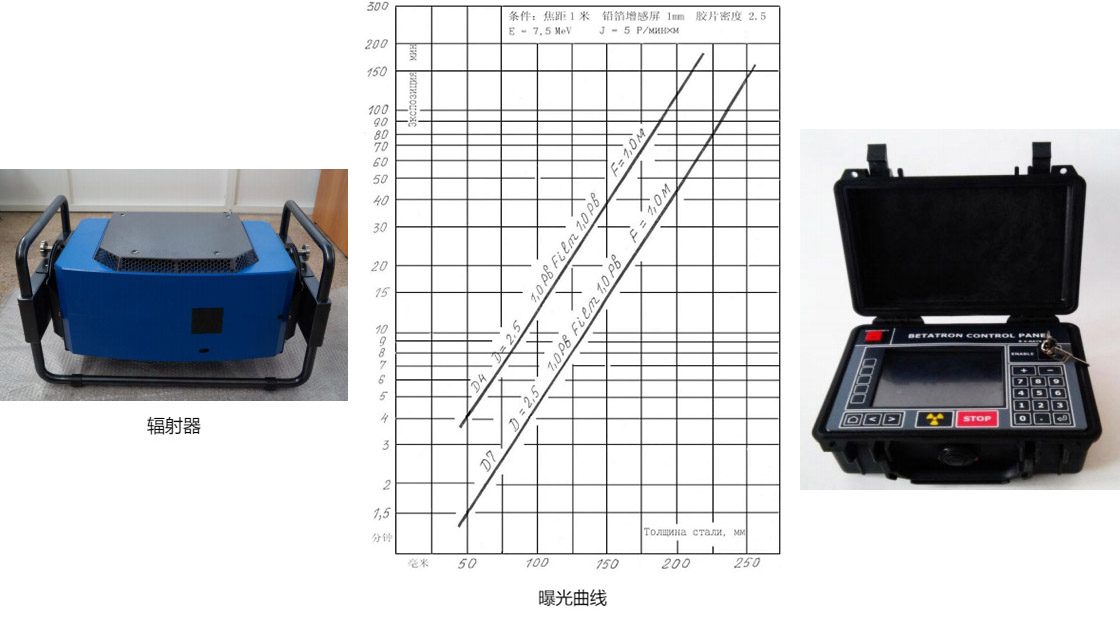

技術指標—7MeV1. 電子束能量:7MeV 能量 3.0-7MeV 可調。
2. 可達到的相質靈敏度:至少在厚度 50~200mm(A3 鋼)檢測范圍內,照相靈敏度達到 1-2T(ASTM 孔型像質計.或 1%線型像質計). 3. 劑量率:≥10cGy/min(射線中心軸線上距靶 1m 處)
4. 焦點尺寸:≤0.3X2mm
5. 輻照視野:射線中心束與邊束夾角≤15°
6. 射線均勻度: X 射線均勻度>60%(在偏離 X 射線中心軸線±7.5° 處的劑量率與 0°方向中心軸線上劑量率的百分比
7. 劑量穩定性及劑量達到穩定所需時間:劑量穩定性≤2%,劑量達到穩定所需時間≤10s。
8. 連續工作時間每晝夜不少于 10 小時。在接通風扇情況下,工作 45分鐘,休息 15 分鐘。
9. 最大功率 3.5kW
10. 工作條件:
環境溫度:0-50℃
相對濕度:85

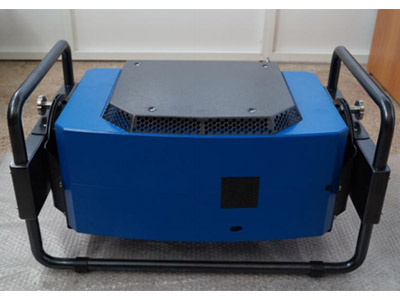

供貨范圍輻射器(帶托架) 760×450×400mm 125kg
電源箱 550×370×460mm 35kg
控制器 130×200×35mm 2.2kg
輻射安全警示部分 Ф130×80mm 1.5kg
控制電纜 25m
輻射器電纜 5m
報警燈電纜 25m
